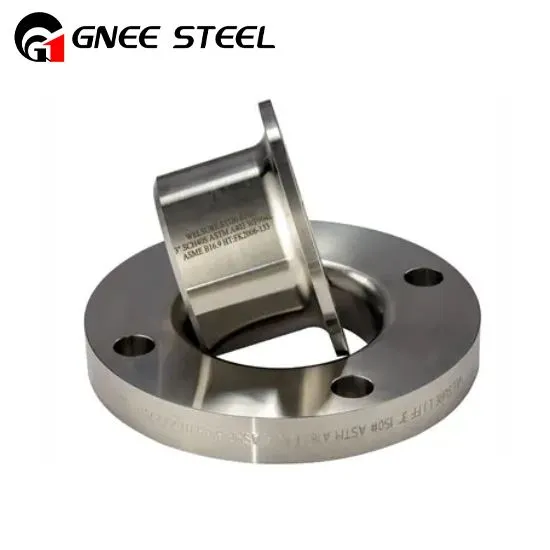

डुप्लेक्स स्टील लैप्ड संयुक्त फ्लैंजेस
चीन में एक अग्रणी आपूर्तिकर्ता और निर्माता के रूप में, जीएनईई स्टील लागत प्रभावी निकल आधारित मिश्र धातु उत्पाद प्रदान करता है।
- ईमेल भेजें:ss@gneesteel.com
- दूरभाष:+8615824687445
डुप्लेक्स लैप्ड जॉइंट फ्लैंज सीधे पाइप के ऊपर स्लाइड करता है। इसका उपयोग ज़्यादातर स्टब एंड फिटिंग के साथ किया जाता है और इसका उपयोग स्टब एंड और लैप जॉइंट पाइप फ्लैंज के लिए किया जाता है। यह स्टब एंड के चारों ओर घूमने के लिए भी स्वतंत्र है। इन पाइप फ्लैंज का मुख्य लाभ यह है कि इन्हें बार-बार अलग करना पड़ता है, जिससे इन्हें अक्सर अनुप्रयोगों के लिए उपयोग किया जाता है।लैप्ड-ज्वाइंट फ्लैंजअसेंबली के दो घटक हैं, जिसमें एक स्टब एंड होता है जिसके ऊपर एक लैप्ड-ज्वाइंट रिंग फ्लैंज रखा जाता है। यहाँ स्टब एंड को पाइप में वेल्ड किया जाता है और फ्लैंज रिंग को मेटिंग फ्लैंज के साथ संरेखित करने के लिए घुमाया जा सकता है। स्टब एंड फ्लैंज कनेक्शन के साथ लैप्ड-ज्वाइंट फ्लैंज का उपयोग बड़े या समायोजित करने में कठिन फ्लैंज के लिए किया जाता है।
डुप्लेक्स स्टील लैप जॉइंट फ्लैंजेस के विनिर्देश और सामग्री ग्रेड
| विनिर्देश | एएसटीएम ए182 / एएसएमई एसए182 |
| मानक | ANSI/ASME B16.5, B16.47 श्रृंखला A और B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI फ्लैंगेस, ASME फ्लैंगेस, BS फ्लैंगेस, DIN फ्लैंगेस, EN फ्लैंगेस, GOST फ्लैंगेस, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| आकार | 1/2″ (15 एनबी) से 48″ (1200एनबी) डीएन10~डीएन5000 |
| कक्षा | 150 पाउंड, 300 पाउंड, 600 पाउंड, 900 पाउंड, 1500 पाउंड, 2500 पाउंड, डीआईएन मानक एनडी-6,10, 16, 25, 40 आदि। |
| कनेक्ट प्रकार/ फ्लैंज फेस प्रकार | उठा हुआ चेहरा (आरएफ), रिंग टाइप जोड़ (आरटीजे), सपाट चेहरा (एफएफ), बड़ा नर-मादा (एलएमएफ), छोटा नर-मादा (एसएमएफ) |
| जिस | जेआईएस बी2220, जेआईएस बी2221, 5के, 10के, 16के, 20के, 30के, 40के, 63के |
| शोर | डीआईएन 2527, डीआईएन 2566, डीआईएन 2573, डीआईएन 2576, डीआईएन 2641, डीआईएन 2642, डीआईएन 2655, डीआईएन 2656, डीआईएन 2627, डीआईएन 2628, डीआईएन 2629, डीआईएन 2631, डीआईएन 2632, डीआईएन 2633, डीआईएन 2634, डीआईएन 2635, डीआईएन 2636, डीआईएन 2637, डीआईएन 2638, डीआईएन 2673 |
| बी एस | बीएस 4504, बीएस 4504, बीएस 1560, बीएस 10 |
डुप्लेक्स लैप्ड संयुक्त फ्लैंजेस के लाभ:
- लैप्ड जॉइंट फ्लैंज के अन्य फ्लैंज की तुलना में कुछ विशेष लाभ हैं। ये इस प्रकार हैं:
- लैप्ड जॉइंट फ्लैंज में पाइप के चारों ओर घूमने की स्वतंत्रता शामिल है। यह विपरीत फ्लैंज बोल्ट छेदों को लाइन करने में सुविधा प्रदान करता है।
- पाइप के भीतर तरल पदार्थ के साथ संपर्क की कमी के कारण इन फ्लैंजों की स्थिरता बेहतर होती है।
- उन पाइपिंग प्रणालियों में जो शीघ्रता से संक्षारित या नष्ट हो जाती हैं, लैप संयुक्त फ्लैंजों को पुनः उपयोग के लिए बचाया जा सकता है।
- लैप जॉइंट फ्लैंज की दबाव धारण क्षमता कम होती है। लेकिन यह स्लिप-ऑन फ्लैंज की तुलना में बेहतर है।
- लैप्ड जोड़ स्टब पर बैकिंग रिंग के रूप में काम करता है।
- लैप्ड संयुक्त फ्लेंज का मुख्य लाभ यह है कि वेल्ड पूरा हो जाने के बाद बोल्ट के छेदों को मिलान वाले फ्लेंज के साथ संरेखित किया जा सकता है।
- वे घूर्णी संरेखण क्षमता की अनुमति देते हैं।
उत्पाद पैकेजिंग
