1. हेस्टेलॉय सी-2000 क्या है, और इसका अनोखा तांबा संयोजन संक्षारक वातावरण की एक विस्तृत श्रृंखला में बेहतर प्रदर्शन कैसे सक्षम बनाता है?
उत्तर:
हेस्टेलॉय सी-2000 (यूएनएस एन06200) एक निकल {{3}क्रोमियम {{5}मोलिब्डेनम मिश्र धातु है जिसमें जानबूझकर तांबा मिलाया गया है, जिसे ऑक्सीकरण और कम करने वाले एसिड वातावरण दोनों में असाधारण प्रतिरोध प्रदान करने के लिए डिज़ाइन किया गया है। इस मिश्र धातु से निर्मित गोल पट्टियाँ रासायनिक प्रसंस्करण अनुप्रयोगों के लिए उपलब्ध सबसे बहुमुखी संक्षारण प्रतिरोधी सामग्रियों में से एक का प्रतिनिधित्व करती हैं।
रासायनिक संरचना (प्रति एएसटीएम बी574):
| तत्व | वज़न % |
|---|---|
| निकेल (नी) | संतुलन |
| क्रोमियम (Cr) | 22.0 - 24.0 |
| मोलिब्डेनम (मो) | 15.0 - 17.0 |
| तांबा (घन) | 1.3 - 1.9 |
| आयरन (Fe) | 3.0 से कम या उसके बराबर |
| कोबाल्ट (सीओ) | 2.0 से कम या उसके बराबर |
| कार्बन (सी) | 0.01 से कम या उसके बराबर |
| सिलिकॉन (Si) | 0.08 से कम या उसके बराबर |
| मैंगनीज (एमएन) | 1.0 से कम या उसके बराबर |
| एल्यूमिनियम (अल) | 0.50 से कम या उसके बराबर |
मुख्य संरचनागत विशेषताएं:
उच्च क्रोमियम (22-24%):
ऑक्सीकरण एसिड (नाइट्रिक एसिड, फेरिक आयन, क्यूप्रिक आयन) के लिए असाधारण प्रतिरोध प्रदान करता है।
एक स्थिर, सुरक्षात्मक Cr₂O₃ ऑक्साइड फिल्म बनाता है।
सी-276 (14.5-16.5%) से अधिक और सी-22 के तुलनीय।
उच्च मोलिब्डेनम (15-17%):
एसिड (हाइड्रोक्लोरिक, सल्फ्यूरिक) को कम करने के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
स्थानीयकृत संक्षारण (पिटाई, दरार संक्षारण) के प्रतिरोध को बढ़ाता है।
सी-276 से तुलनीय और सी-22 से अधिक।
तांबे की मिलावट (1.3-1.9%):
C-2000 की विशिष्ट विशेषता.
सल्फ्यूरिक एसिड के प्रतिरोध में उल्लेखनीय रूप से सुधार होता है, विशेष रूप से मध्यवर्ती सांद्रता (40-80%) में।
उन स्थितियों को कम करने में प्रदर्शन को बढ़ाता है जहां कई मिश्र धातुएं संघर्ष करती हैं।
यह संयोजन सी-2000 को संपूर्ण पीएच स्पेक्ट्रम में विशिष्ट रूप से बहुमुखी बनाता है।
अल्ट्रा-निम्न कार्बन (0.01% से कम या उसके बराबर):
वेल्डिंग के दौरान कार्बाइड वर्षा को कम करता है।
वेल्डेड स्थिति में अंतरग्रैनुलर संक्षारण प्रतिरोध बनाए रखने के लिए आवश्यक।
नियंत्रित आयरन (3.0% से कम या उसके बराबर):
इंटरमेटेलिक चरणों के गठन को कम करता है।
वेल्डिंग और निर्माण के दौरान थर्मल स्थिरता में सुधार होता है।
C-2000 संक्षारण स्पेक्ट्रम में उत्कृष्ट क्यों है:
अधिकांश संक्षारण प्रतिरोधी मिश्रधातुएं या तो ऑक्सीकरण करने वाले या कम करने वाले वातावरण में उत्कृष्टता प्राप्त करती हैं, लेकिन शायद ही कभी दोनों में। C-2000 की संतुलित संरचना {{4}ऑक्सीकरण प्रतिरोध के लिए उच्च क्रोमियम, प्रतिरोध को कम करने के लिए उच्च मोलिब्डेनम, और विशेष रूप से सल्फ्यूरिक एसिड के लिए तांबा-रासायनिक वातावरण की पूरी श्रृंखला में असाधारण बहुमुखी प्रतिभा प्रदान करता है।
अन्य C-पारिवारिक मिश्रधातुओं से तुलना:
| मिश्र धातु | यूएनएस | करोड़ % | मो % | Cu % | प्रमुख ताकतें |
|---|---|---|---|---|---|
| C-2000 | N06200 | 22-24 | 15-17 | 1.3-1.9 | सार्वभौमिक; सर्वोत्तम सल्फ्यूरिक एसिड प्रतिरोध |
| C-276 | N10276 | 14.5-16.5 | 15-17 | - | सार्वभौमिक, स्थापित ट्रैक रिकॉर्ड |
| C-22 | N06022 | 20-22.5 | 12.5-14.5 | - | उत्कृष्ट ऑक्सीकरण प्रतिरोध |
| C-4 | N06455 | 14-18 | 14-17 | - | उच्च तापीय स्थिरता |
| 625 | N06625 | 20-23 | 8-10 | - | उच्च शक्ति, समुद्री जल |
2. रासायनिक प्रसंस्करण, फार्मास्युटिकल और प्रदूषण नियंत्रण उद्योगों में हास्टेलॉय सी-2000 राउंड बार्स के प्राथमिक अनुप्रयोग क्या हैं?
उत्तर:
हेस्टेलॉय सी-2000 राउंड बार्स को उन अनुप्रयोगों के लिए निर्दिष्ट किया गया है, जिनमें ऑक्सीकरण और कम करने वाले दोनों वातावरणों में असाधारण संक्षारण प्रतिरोध की आवश्यकता होती है, खासकर जहां सल्फ्यूरिक एसिड मौजूद होता है। सबसे अधिक मांग वाले अनुप्रयोगों के लिए राउंड बार फॉर्म को महत्वपूर्ण घटकों में मशीनीकृत किया जाता है।
रासायनिक प्रसंस्करण अनुप्रयोग:
सल्फ्यूरिक एसिड सेवा:
समारोह:सल्फ्यूरिक एसिड संयंत्रों में घटक, एसिड हैंडलिंग सिस्टम और H₂SO₄ का उपयोग करने वाली प्रक्रियाएं।
सी-2000 बार्स क्यों:तांबे का मिश्रण (1.3-1.9%) सभी सांद्रता में सल्फ्यूरिक एसिड को बेहतर प्रतिरोध प्रदान करता है, विशेष रूप से मध्यवर्ती सीमा (40-80%) में जहां कई मिश्र धातु संघर्ष करते हैं।
विशिष्ट घटक:पंप शाफ्ट, वाल्व स्टेम, आंदोलनकारी शाफ्ट, फास्टनरों, हीट एक्सचेंजर घटक।
मिश्रित अम्ल सेवा:
समारोह:ऑक्सीकरण और कम करने वाले एसिड के मिश्रण से जुड़ी प्रक्रियाओं में घटक।
सी-2000 बार्स क्यों:ऑक्सीकरण प्रतिरोध के लिए उच्च क्रोमियम, प्रतिरोध को कम करने के लिए उच्च मोलिब्डेनम और सल्फ्यूरिक एसिड के लिए तांबा इसे असाधारण रूप से बहुमुखी बनाता है।
विशिष्ट घटक:रिएक्टर आंदोलनकारी शाफ्ट, वाल्व घटक, उपकरण।
हाइड्रोक्लोरिक एसिड सेवा (पतला से मध्यम):
समारोह:एचसीएल हैंडलिंग सिस्टम में घटक।
सी-2000 बार्स क्यों:मोलिब्डेनम कम करने वाली स्थितियों के प्रति प्रतिरोध प्रदान करता है।
नाइट्रिक एसिड सेवा:
समारोह:नाइट्रिक एसिड संयंत्रों और हैंडलिंग प्रणालियों में घटक।
सी-2000 बार्स क्यों:उच्च क्रोमियम (22-24%) असाधारण ऑक्सीकरण प्रतिरोध प्रदान करता है।
प्रदूषण नियंत्रण अनुप्रयोग:
ग्रिप गैस डीसल्फराइजेशन (एफजीडी) सिस्टम:
समारोह:क्लोराइड, फ्लोराइड और सल्फ्यूरिक एसिड को संभालने वाले स्क्रबर में घटक।
सी-2000 बार्स क्यों:आक्रामक क्लोराइड वातावरण में स्थानीयकृत संक्षारण के लिए उत्कृष्ट प्रतिरोध; तांबे का मिश्रण सल्फ्यूरिक एसिड प्रतिरोध को बढ़ाता है।
विशिष्ट घटक:स्प्रे नोजल, आंदोलनकारी शाफ्ट, समर्थन संरचनाएं, फास्टनरों।
अपशिष्ट भस्मीकरण प्रणाली:
समारोह:संक्षारक दहन उत्पादों को संभालने वाली प्रणालियों में घटक।
सी-2000 बार्स क्यों:ऊंचे तापमान पर एसिड के जटिल मिश्रण का प्रतिरोध करता है।
फार्मास्युटिकल उद्योग अनुप्रयोग:
एपीआई संश्लेषण रिएक्टर घटक:
समारोह:आंदोलनकारी शाफ्ट, बाफ़ल समर्थन और उपकरण।
सी-2000 बार्स क्यों:धात्विक संदूषण को रोकता है; आक्रामक अभिकर्मकों और सफाई एजेंटों का प्रतिरोध करता है।
उच्च-शुद्धता वाली जल प्रणालियाँ:
समारोह:डब्ल्यूएफआई (इंजेक्शन के लिए पानी) प्रणालियों में घटक।
सी-2000 बार्स क्यों:उच्च शुद्धता वाले पानी और स्वच्छता एजेंटों के प्रति उत्कृष्ट प्रतिरोध।
अन्य अनुप्रयोग:
| उद्योग | आवेदन | बार से मशीनीकृत घटक |
|---|---|---|
| समुद्री इंजीनियरिंग | समुद्री जल प्रणालियाँ | शाफ्ट, फास्टनरों |
| परमाणु प्रसंस्करण | ईंधन पुनर्प्रसंस्करण | आक्रामक मीडिया में घटक |
| तेल और गैस | खट्टी सेवा, उपजाया पानी | वाल्व स्टेम, उपकरण फिटिंग |
| लुगदी और कागज | ब्लीच संयंत्र उपकरण | मिक्सर शाफ्ट, फास्टनरों |
| धातु शोधन | एसिड निक्षालन | पंप शाफ्ट, आंदोलनकारी |
सी-2000 राउंड बार्स से मशीनीकृत विशिष्ट घटक:
| अवयव | बार आकार सीमा | मशीनिंग संचालन |
|---|---|---|
| पम्प शाफ्ट | 0.5" - 10" व्यास | मोड़ना, पीसना, की-वे काटना |
| वाल्व तने | 0.25" - 6" व्यास | मोड़ना, पिरोना, पीसना |
| फास्टनर | 0.125" - 4" व्यास | धागा घुमाना/काटना, हेडिंग करना |
| थर्मोवेल्स | 0.5" - 3" व्यास | गहरे छेद की ड्रिलिंग, मोड़ना |
| आंदोलनकारी शाफ्ट | 1" - 12" व्यास | मोड़ना, की-वे काटना |
| स्प्रे नोजल | 1" - 4" व्यास | टर्निंग, ड्रिलिंग, कंटूरिंग |
केस स्टडी: सल्फ्यूरिक एसिड प्लांट पंप शाफ्ट
एक सल्फ्यूरिक एसिड संयंत्र में 180 डिग्री F पर 60% H₂SO₄ में मिश्र धातु 20 पंप शाफ्ट के क्षरण का अनुभव हुआ। शाफ्ट का जीवन औसतन 12-18 महीने था। हेस्टेलॉय सी-2000 राउंड बार्स से मशीनीकृत रिप्लेसमेंट शाफ्ट ने न्यूनतम संक्षारण के साथ सेवा जीवन को 6 साल से अधिक बढ़ा दिया। तांबे के संयोजन ने इस महत्वपूर्ण सांद्रता सीमा में बेहतर प्रतिरोध प्रदान किया जहां मानक सी-276 भी सीमाएं दिखाता है।
3. हास्टेलॉय सी-2000 राउंड बार्स के लिए कौन सी मशीनिंग विशेषताएँ अद्वितीय हैं, और दुकानें सफल घटक उत्पादन के लिए मापदंडों को कैसे अनुकूलित करती हैं?
उत्तर:
मशीनिंग हेस्टेलॉय सी -2000 राउंड बार अन्य निकल {{2}क्रोमियम-मोलिब्डेनम मिश्र धातुओं के समान चुनौतियां प्रस्तुत करता है, लेकिन इसकी अनुकूलित संरचना और स्थिर माइक्रोस्ट्रक्चर उचित तकनीकों के साथ सफल उत्पादन की अनुमति देता है।
भौतिक व्यवहार संबंधी विचार:
मध्यम से उच्च शक्ति:
एनील्ड तन्य शक्ति: 100-110 केएसआई (690-760 एमपीए) विशिष्ट।
कठोर मशीन टूल्स और उच्च काटने वाले बलों की आवश्यकता होती है।
उपज शक्ति: 45-55 केएसआई सामान्य।
कार्य सख्त करना:
मशीनिंग के दौरान कार्य कठोर हो जाता है, जो निकल मिश्र धातुओं की विशेषता है।
निहितार्थ:कार्य के नीचे कठोर परत को अवश्य काटना चाहिए; रगड़ने वाले हल्के कटों से बचें।
कम तापीय चालकता:
काटने वाले क्षेत्र में उत्पन्न ऊष्मा संकेंद्रित रहती है।
उच्च टूल टिप तापमान का कारण बनता है, जिससे टूल घिसाव में तेजी आती है।
निहितार्थ:प्रभावी शीतलन और ऊष्मा प्रतिरोधी उपकरण सामग्री की आवश्यकता होती है।
चिप निर्माण:
सख्त, रेशेदार चिप्स का उत्पादन करता है।
निहितार्थ:चिप ब्रेकर और चिप नियंत्रण रणनीतियों की आवश्यकता है।
निर्मित-अप एज (बीयूई):
सामग्री को अत्याधुनिक तरीके से वेल्ड करने की मध्यम प्रवृत्ति।
निहितार्थ:तेज़ उपकरण, उचित गति/फ़ीड और शीतलक आवश्यक हैं।
अनुकूलन रणनीतियाँ:
उपकरण चयन:
| संचालन | अनुशंसित उपकरण सामग्री | ज्यामिति |
|---|---|---|
| मोड़ना (खुरदरा) | कार्बाइड (C-2 ग्रेड), लेपित (TiAlN/AlTiN) | सकारात्मक रेक, तेज धार, चिप ब्रेकर |
| मोड़ना (समाप्त करना) | बेहतरीन फिनिश के लिए कार्बाइड, सेरमेट | वाइपर आवेषण, तेज धार |
| पिसाई | कार्बाइड, हाई-फीड कटर | सकारात्मक ज्यामिति |
| ड्रिलिंग | छोटे छिद्रों के लिए कार्बाइड, कोबाल्ट एचएसएस | विभाजन बिंदु, शीतलक के माध्यम से |
| दोहन | फॉर्म टैप को प्राथमिकता दी गई; कटे हुए नल स्वीकार्य | तीखा, अच्छी तरह से -चिकनाईयुक्त |
| सूत्रण | थ्रेड मिलिंग या एकल-प्वाइंट | एकाधिक प्रकाश पास |
काटने के पैरामीटर:
| संचालन | गति (एसएफएम) | फ़ीड (आईपीआर) | कटौती की गहराई |
|---|---|---|---|
| मोड़ना (खुरदरा) | 45-85 | 0.008-0.015 | 0.050-0.150" |
| मोड़ना (समाप्त करना) | 65-105 | 0.003-0.008 | 0.010-0.030" |
| पिसाई | 45-85 | 0.002-0.005 आईपीटी | 0.020-0.100" |
| ड्रिलिंग | 20-40 | 0.002-0.005 आईपीआर | पेक चक्र |
| टैपिंग (फॉर्म) | 10-15 | थ्रेड पिच से मेल खाता है | N/A |
शीतलक और स्नेहन:
बाढ़ शीतलक आवश्यक; उच्च{{0}दबाव के माध्यम से{{1}उपकरण लाभदायक है।
ईपी एडिटिव्स के साथ पानी में घुलनशील शीतलक का उपयोग करें।
टैपिंग और थ्रेडिंग के लिए, विशेष टैपिंग यौगिकों पर विचार करें।
गर्मी और फ्लश चिप्स को नियंत्रित करने के लिए पूर्ण शीतलक कवरेज सुनिश्चित करें।
टूलपाथ रणनीतियाँ:
जहां संभव हो निरंतर जुड़ाव बनाए रखें.
जमने या रगड़ने से बचें।
काम की कठोरता को कम करने के लिए क्लाइंब मिलिंग को प्राथमिकता दी गई।
रफिंग के लिए उच्च-दक्षता वाली मिलिंग पर विचार करें।
वर्कहोल्डिंग:
कठोर सेटअप आवश्यक.
हाइड्रोलिक या सटीक यांत्रिक चक।
स्थिर विश्राम के साथ लंबी पट्टियों को सहारा दें।
भूतल समाप्ति क्षमताएँ:
| संचालन | विशिष्ट प्राप्य समापन |
|---|---|
| कठिन मोड़ | 63-125 रा |
| मोड़ना समाप्त करें | 16-32 रा |
| परिशुद्धता मोड़ | 8-16 रा |
| पिसाई | 4-8 रा |
सामान्य चुनौतियाँ और समाधान:
| चुनौती | समाधान |
|---|---|
| औज़ार घिसाव | इष्टतम गति, लेपित कार्बाइड, पर्याप्त शीतलन |
| ख़राब सतह फ़िनिश | गति बढ़ाएँ, फ़ीड कम करें, उपकरण तेज़ करें |
| चिप नियंत्रण | चिप ब्रेकर इन्सर्ट, उच्च दबाव शीतलक |
| कड़ी मेहनत करो | चारा बनाए रखें, हल्की कटौती से बचें |
| कंपन | कठोरता बढ़ाएँ, ओवरहैंग कम करें |
महत्वपूर्ण घटकों के लिए मशीनिंग अनुक्रम:
रफिंग:परिष्करण के लिए 0.020-0.040" छोड़कर, थोक सामग्री हटा दें।
तनाव से राहत (वैकल्पिक):सटीक घटकों के लिए, रफिंग के बाद तनाव राहत एनील पर विचार करें।
अर्ध-समाप्त:मशीन फाइनल के 0.005-0.010" के भीतर।
खत्म करना:सटीकता और सतह फिनिश के लिए अंतिम कट।
पिरोना/पीसना:अंतिम संचालन.
4. महत्वपूर्ण अनुप्रयोगों के लिए हास्टेलॉय सी-2000 राउंड बार्स पर कौन सी गुणवत्ता नियंत्रण और प्रमाणन आवश्यकताएं लागू होती हैं?
उत्तर:
महत्वपूर्ण अनुप्रयोगों के लिए हास्टेलॉय सी-2000 राउंड बार्स को सामग्री की अखंडता, संक्षारण प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए कठोर गुणवत्ता नियंत्रण और व्यापक प्रमाणीकरण की आवश्यकता होती है। ये आवश्यकताएँ आम तौर पर मानक एएसटीएम विनिर्देशों से अधिक होती हैं।
शासी विशिष्टताएँ:
| मानक | शीर्षक | आवेदन |
|---|---|---|
| एएसटीएम बी574 | निकल मिश्र धातु रॉड, बार और तार | प्राथमिक सामग्री विशिष्टता |
| एएसटीएम बी880 | निकल मिश्र धातु रॉड, बार और तार के लिए सामान्य आवश्यकताएँ | अनुपूरक आवश्यकताएँ |
| एएसएमई अनुभाग II, भाग बी | एसबी-574 | एएसएमई बॉयलर और प्रेशर वेसल कोड |
| एनएसीई एमआर0175/आईएसओ 15156 | पेट्रोलियम और प्राकृतिक गैस उद्योग | खट्टा सेवा अनुप्रयोग |
सामग्री प्रमाणन आवश्यकताएँ:
मिल परीक्षण रिपोर्ट (एमटीआर):
प्रति ताप प्रमाणित रासायनिक विश्लेषण।
यांत्रिक संपत्ति सत्यापन (तन्यता, उपज, बढ़ाव)।
ताप उपचार प्रमाणीकरण.
पिघले से तैयार बार तक पता लगाने की क्षमता।
हीट ट्रैसेबिलिटी:
प्रत्येक बार को हीट नंबर से चिह्नित किया गया है।
विशिष्ट तापों के अनुसार बारों का मानचित्रण बनाए रखा गया।
सकारात्मक सामग्री पहचान (पीएमआई):
महत्वपूर्ण अनुप्रयोगों के लिए अक्सर इसकी आवश्यकता होती है।
प्रत्येक बार पर ग्रेड सत्यापित करें (100% निरीक्षण सामान्य)।
एक्स-किरण प्रतिदीप्ति (एक्सआरएफ) या ऑप्टिकल उत्सर्जन स्पेक्ट्रोस्कोपी (ओईएस)।
रासायनिक संरचना सत्यापन (एएसटीएम बी574):
| तत्व | मांग (%) |
|---|---|
| निकल | संतुलन |
| क्रोमियम | 22.0 - 24.0 |
| मोलिब्डेनम | 15.0 - 17.0 |
| ताँबा | 1.3 - 1.9 |
| लोहा | 3.0 से कम या उसके बराबर |
| कोबाल्ट | 2.0 से कम या उसके बराबर |
| कार्बन | 0.01 से कम या उसके बराबर |
| सिलिकॉन | 0.08 से कम या उसके बराबर |
| मैंगनीज | 1.0 से कम या उसके बराबर |
यांत्रिक संपत्ति सत्यापन:
| संपत्ति | घोषित आवश्यकता |
|---|---|
| तन्यता ताकत | 100 केएसआई (690 एमपीए) मिनट |
| उपज शक्ति (0.2% ऑफसेट) | 45 केएसआई (310 एमपीए) मिनट |
| बढ़ाव | 45% मिनट |
गैर-विनाशकारी परीक्षा (एनडीई):
| तरीका | आवेदन | दोष लक्षित |
|---|---|---|
| अल्ट्रासोनिक परीक्षण (यूटी) | बड़े व्यास, महत्वपूर्ण अनुप्रयोग | आंतरिक समावेशन, रिक्तियाँ, दरारें |
| एड़ी वर्तमान परीक्षण (ईटी) | छोटे व्यास, सतह निरीक्षण | सतह की सिलाई, लैप्स, दरारें |
| तरल प्रवेशक (पीटी) | बार समाप्त होता है, संदिग्ध क्षेत्र | सतह पर दरारें, दरारें |
| दृश्य परीक्षा (वीटी) | 100% बार सतहें | सतह दोष, खत्म गुणवत्ता |
आयामी निरीक्षण:
| पैरामीटर | सहनशीलता (एएसटीएम बी574 के अनुसार) | मापन विधि |
|---|---|---|
| व्यास | +0.000", -0.005" से -0.020" (आकार निर्भर) | माइक्रोमीटर, कैलीपर्स |
| लंबाई | +0.125" से +0.250", -0" | नापने का फ़ीता |
| सीधा | 3 फीट में 1/8" (सामान्य) | स्ट्रेटएज, फीलर गेज |
| सतही समापन | जैसा कि निर्दिष्ट है (आमतौर पर 63-125 रा) | दृश्य, प्रोफाइलोमीटर |
| ओवेलिटि | व्यास के भीतर सहनशीलता | कैलिपर्स, माइक्रोमीटर |
संक्षारण परीक्षण:
एएसटीएम जी28 विधि ए:
उद्देश्य:अंतर कणीय क्षरण के प्रति संवेदनशीलता का पता लगाएं।
पर्यावरण:फेरिक सल्फेट {{0}सल्फ्यूरिक एसिड को उबालना।
स्वीकृति:संक्षारण दर सामान्य 0.5 मिमी/वर्ष से कम या उसके बराबर।
एएसटीएम जी28 विधि बी:
उद्देश्य:सामान्य संक्षारण प्रतिरोध का मूल्यांकन करें।
एएसटीएम जी48 (पिटिंग प्रतिरोध):
उद्देश्य:पिटिंग संक्षारण के प्रतिरोध का मूल्यांकन करें।
पर्यावरण:फेरिक क्लोराइड घोल.
विशिष्ट आवश्यकता:24 घंटे तक 25 डिग्री पर कोई गड्ढा नहीं।
महत्वपूर्ण अनुप्रयोगों के लिए विशेष परीक्षण:
| परीक्षा | उद्देश्य | विशिष्ट आवश्यकता |
|---|---|---|
| अनाज आकार | एकसमान माइक्रोस्ट्रक्चर सत्यापित करें | एएसटीएम 5-8 प्रति एएसटीएम ई112 |
| समावेशन रेटिंग | स्वच्छता मूल्यांकन | प्रति एएसटीएम ई45 |
| कठोरता सर्वेक्षण | एकरूपता सत्यापित करें | निर्दिष्ट सीमा के भीतर |
| माइक्रोस्ट्रक्चरल परीक्षा | उचित चरण सत्यापित करें | कोई हानिकारक अवक्षेप नहीं |
| एनएसीई TM0177 | सल्फाइड तनाव क्रैकिंग | खट्टी सेवा के लिए |
| प्रभाव परीक्षण | कठोरता सत्यापित करें | निर्दिष्ट तापमान पर चार्पी वी-नॉच |
दस्तावेज़ीकरण पैकेज:
| दस्तावेज़ | सामग्री |
|---|---|
| प्रमाणित मिल परीक्षण रिपोर्ट | रसायन विज्ञान, यांत्रिकी, ताप उपचार |
| एनडीई रिपोर्ट | यूटी, ईटी, पीटी परिणाम |
| आयामी निरीक्षण रिपोर्ट | मापे गए आयाम |
| पीएमआई रिपोर्ट | ग्रेड सत्यापन |
| संक्षारण परीक्षण रिपोर्ट | एएसटीएम जी28, जी48 परिणाम |
| एनएसीई अनुपालन | यदि लागू हो |
| अनुपालन का प्रमाण पत्र | विशिष्टता अनुपालन |
अंकन आवश्यकताएँ:
एएसटीएम बी574
ग्रेड (यूएनएस एन06200)
आकार (व्यास × लंबाई)
ताप संख्या
निर्माता का नाम
उद्गम देश
5. हेस्टेलॉय सी-2000 में तांबा जोड़ने से सल्फ्यूरिक एसिड में इसका प्रदर्शन कैसे बढ़ता है, और मिश्र धातु की सीमाएँ क्या हैं?
उत्तर:
जानबूझकर तांबे का जोड़ (1.3-1.9%) हास्टेलॉय सी-2000 की परिभाषित विशेषता है, जो इसे अन्य सी-परिवार मिश्र धातुओं से अलग करता है। यह संयोजन सल्फ्यूरिक एसिड में प्रदर्शन को महत्वपूर्ण रूप से बढ़ाता है और संक्षारण स्पेक्ट्रम में अद्वितीय लाभ प्रदान करता है।
कॉपर संवर्धन का तंत्र:
सल्फ्यूरिक एसिड प्रतिरोध:
तांबा सभी सांद्रता में सल्फ्यूरिक एसिड के प्रतिरोध में सुधार करता है।
इसका प्रभाव मध्यवर्ती सांद्रता सीमा (40-80%) में सबसे अधिक स्पष्ट होता है, जहां कई मिश्रधातुएं चरम संक्षारण दर दिखाती हैं।
कॉपर सल्फ्यूरिक एसिड वातावरण में अधिक स्थिर, सुरक्षात्मक फिल्म के निर्माण को बढ़ावा देता है।
मोलिब्डेनम के साथ सहक्रियात्मक प्रभाव:
कॉपर और मोलिब्डेनम एसिड प्रतिरोध को कम करने के लिए सहक्रियात्मक रूप से काम करते हैं।
यह संयोजन अकेले किसी भी तत्व की तुलना में बेहतर प्रदर्शन प्रदान करता है।
विस्तारित निष्क्रिय सीमा:
तांबा उन संभावनाओं की सीमा का विस्तार करता है जिन पर मिश्र धातु निष्क्रिय रहती है।
इसका मतलब मिश्रित वातावरण में स्थानीयकृत संक्षारण के प्रति बेहतर प्रतिरोध है।
सल्फ्यूरिक एसिड में प्रदर्शन:
| एकाग्रता | तापमान | सी-2000 प्रदर्शन | सी-276 से तुलना |
|---|---|---|---|
| 0-20% | सभी तापमान | उत्कृष्ट | तुलनीय |
| 20-40% | मध्यम | उत्कृष्ट | बेहतर |
| 40-60% | मध्यम | बहुत अच्छा | काफ़ी बेहतर |
| 60-80% | मध्यम | अच्छा | बेहतर |
| 80-95% | व्यापक | गोरा | तुलनीय |
| 95-98% | व्यापक | बहुत अच्छा (ऑक्सीकरण) | अच्छा |
मिश्रित अम्ल में प्रदर्शन:
तांबे का मिश्रण निम्नलिखित में भी प्रदर्शन को बढ़ाता है:
सल्फ्यूरिक/हाइड्रोक्लोरिक मिश्रण:कई रासायनिक प्रक्रियाओं में सामान्य।
सल्फ्यूरिक/नाइट्रिक मिश्रण:जहां ऑक्सीकरण और अपचायक दोनों स्थितियां मौजूद हैं।
सल्फ्यूरिक अशुद्धियों के साथ फॉस्फोरिक एसिड:उर्वरक अनुप्रयोग.
अन्य मिश्र धातुओं की तुलना में लाभ:
| पर्यावरण | सी-2000 लाभ |
|---|---|
| 50% H₂SO₄, 150 डिग्री F | सी-276 की तुलना में 2-3× कम संक्षारण दर |
| एफजीडी स्क्रबर शराब | C-22 से बेहतर प्रतिरोध |
| मिश्रित अम्ल | सबसे बहुमुखी एकल मिश्र धातु |
C-2000 की सीमाएँ:
उच्च लागत:
प्रीमियम मिश्र धातु; स्टेनलेस स्टील्स की तुलना में काफी अधिक महंगा है।
लागत को विस्तारित सेवा जीवन द्वारा उचित ठहराया जाना चाहिए।
हैलाइड सीमाएँ:
उत्कृष्ट होते हुए भी, अत्यधिक क्लोराइड वातावरण में गड्ढे पड़ने से प्रतिरक्षित नहीं है।
तापमान और सांद्रता सीमाएँ अभी भी लागू हैं।
ऑक्सीकरण सीमाएँ:
Very high oxidizing potentials (concentrated nitric acid >90%) उच्च क्रोमियम सामग्री को भी चुनौती दे सकता है।
अत्यधिक ऑक्सीकरण स्थितियों के लिए विशेष मिश्रधातु (जैसे जिरकोनियम) की आवश्यकता हो सकती है।
तापमान सीमाएँ:
अधिकतम सेवा तापमान पर्यावरण पर निर्भर करता है।
800 डिग्री फ़ारेनहाइट से ऊपर, यांत्रिक गुण कम हो जाते हैं।
निर्माण लागत:
मशीन बनाना कठिन; स्टेनलेस स्टील की तुलना में निर्माण लागत अधिक है।
विशेष वेल्डिंग प्रक्रियाओं की आवश्यकता है।
डिज़ाइनर की चेकलिस्ट:
| सोच-विचार | कार्रवाई |
|---|---|
| पर्यावरण परिभाषा | सभी प्रजातियों, सांद्रता, तापमान का दस्तावेजीकरण करें |
| सल्फ्यूरिक अम्ल उपस्थित | मध्यवर्ती सांद्रता के लिए सी-2000 पर विचार करें |
| लागत-लाभ विश्लेषण | विशिष्ट वातावरण के लिए सी-276, सी-22 से तुलना करें |
| निर्माण क्षमता | निकल मिश्रधातु के साथ दुकान का अनुभव सुनिश्चित करें |
| निरीक्षण आवश्यकताएँ | एनडीई और संक्षारण परीक्षण की योजना |
केस स्टडी: सल्फ्यूरिक एसिड हीट एक्सचेंजर घटक

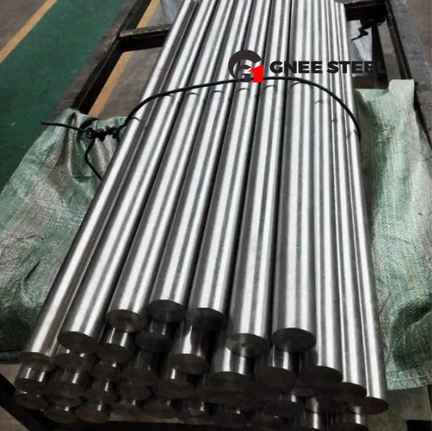

180 डिग्री F पर 60% H₂SO₄ का प्रसंस्करण करने वाले एक रासायनिक संयंत्र में C-276 हीट एक्सचेंजर टाई रॉड्स और स्पेसर्स का क्षरण हुआ। 0.3-0.5 मिमी/वर्ष की संक्षारण दर के लिए हर 3-4 साल में प्रतिस्थापन की आवश्यकता होती है। सी-2000 राउंड बार्स से मशीनीकृत प्रतिस्थापन घटकों ने 0.1 मिमी/वर्ष से कम संक्षारण दर दिखाई, जिससे सेवा जीवन 10 वर्षों से अधिक बढ़ गया। तांबे के संयोजन ने इस मध्यवर्ती सांद्रता सीमा में महत्वपूर्ण सुधार प्रदान किया।
