एयरोस्पेस हाइड्रोलिक सिस्टम के लिए एएमएस 5581 इनकोनेल 625 सीमलेस ट्यूबिंग
चीन में एक अग्रणी आपूर्तिकर्ता और निर्माता के रूप में, जीएनईई स्टील लागत प्रभावी निकल आधारित मिश्र धातु उत्पाद प्रदान करता है।
- ई--मेल भेजें:ss@gneesteel.com
- दूरभाष:+8615824687445
एयरोस्पेस हाइड्रोलिक सिस्टम विवरण के लिए एएमएस 5581 इनकोनेल 625 सीमलेस ट्यूबिंग
जीएनईई एएमएस 5581 इनकोनेल 625 सीमलेस ट्यूबिंग
एएमएस 5581 सीमलेस इंकोनेल 625 टयूबिंग को एयरोस्पेस हाइड्रोलिक सिस्टम द्वारा इसके असाधारण थकान जीवन, गैर-चुंबकीय गुणों और 980 डिग्री (1800 डिग्री फारेनहाइट) तक कम और अत्यधिक तापमान का सामना करने की क्षमता के लिए पसंद किया जाता है। ये निकल {{6}क्रोमियम {{7}मोलिब्डेनम मिश्र धातु टयूबिंग कठोर कच्चे माल की सोर्सिंग और प्रसंस्करण से गुजरते हैं, और विशेष रूप से एयरोस्पेस अनुप्रयोगों की मांग के लिए डिज़ाइन किए गए हैं, जो उच्च दबाव के झटके और संक्षारक हाइड्रोलिक तेलों को सहन करने में सक्षम हैं।
एएमएस 5581 सीमलेस इनकोनल 625 ट्यूबिंग विशिष्टता अवलोकन
| पैरामीटर | विवरण |
|---|---|
| विनिर्देश | एएमएस 5581 (एयरोस्पेस सामग्री विशिष्टता) |
| सामग्री | इनकोनेल 625 (यूएनएस एन06625) |
| चीनी समकक्ष | GH3625 |
| उत्पाद प्रपत्र | एयरोस्पेस हाइड्रोलिक सीमलेस ट्यूब |
| सामग्री का प्रकार | निकेल आधारित जंग प्रतिरोधी सुपरअलॉय |
| तंत्र को सुदृढ़ बनाना | ठोस-समाधान सुदृढ़ीकरण(मो + नायब) |
| विशिष्ट अनुप्रयोग | विमान हाइड्रोलिक लाइनें, ईंधन प्रणाली, वायवीय प्रणाली, इंजन नियंत्रण लाइनें, लैंडिंग गियर हाइड्रोलिक्स |
| अधिकतम सेवा तापमान (भार-वहन) | ~600 डिग्री |
| अधिकतम सेवा दबाव | आकार के आधार पर 5,000 पीएसआई (345 बार) तक |
| वितरण की स्थिति | उपचारित समाधान (एनील्ड) –कठोर होने योग्य नहीं है |
| एयरोस्पेस ग्रेड | वीआईएम + वीएआर (डबल मेल्ट - अनिवार्य) |
मिश्र धातु 625 सीमलेस पाइपविनिर्देश
इन्हेंल मिश्र धातु 625 रासायनिक संरचना
| तत्व | सामग्री | |
|---|---|---|
|
|
निकेल (नी) | 58% मिनट |
| क्रोमियम (Cr) | 20% से 23% | |
| मोलिब्डेनम (मो) | 8% से 10% | |
| कोलम्बियम + टैंटलम (Nb + Ta) | 3.15% से 4.15% | |
| आयरन (Fe) | अधिकतम 5.0% | |
| कार्बन (सी) | अधिकतम 0.10% | |
| मैंगनीज (एमएन) | अधिकतम 0.50% | |
| सिलिकॉन (Si) | अधिकतम 0.50% | |
| फास्फोरस (पी) | 0.015% अधिकतम | |
| सल्फर (एस) | 0.015% अधिकतम | |
| एल्यूमिनियम (अल) | अधिकतम 0.40% | |
| टाइटेनियम (टीआई) | अधिकतम 0.40% |
नी अलॉय सुपरअलॉय स्पेक्ट्रोमीटर टेस्ट रिकॉर्ड
एएमएस 5581 इंकोनेल 625 एयरोस्पेस - ग्रेड ट्यूब कमरे का तापमान यांत्रिक गुण - समाधान एनीलिंग
| संपत्ति | एएमएस 5581 आवश्यकता | विशिष्ट मूल्य | परीक्षण मानक |
|---|---|---|---|
| तन्य शक्ति, परम | 830 एमपीए से अधिक या उसके बराबर(120 केएसआई) | 900 - 950 एमपीए | एएसटीएम ई8/एएमएस 2370 |
| तन्यता ताकत, उपज (0.2% ऑफसेट) | 415 एमपीए से अधिक या उसके बराबर(60 केएसआई) | 450 - 500 एमपीए | एएसटीएम ई8/एएमएस 2370 |
| तोड़ने पर बढ़ावा | 30% से अधिक या उसके बराबर | 35 – 45% | एएसटीएम ई8/एएमएस 2370 |
| क्षेत्र का घटाव | निर्दिष्ट नहीं है | 50 – 60% | एएसटीएम ई8 |
| कठोरता (रॉकवेल बी) | 96 एचआरबी से कम या उसके बराबर | 90 - 95 एचआरबी | एएसटीएम ई18 |
| लोच का मापांक | ~207 जीपीए (30.0 × 10⁶ पीएसआई) | - | एएसटीएम ई111 |
| पिज़ोन अनुपात | 0.29 – 0.30 | - | - |
Uns N06625 सीमलेस ट्यूब भौतिक गुण
| संपत्ति | कीमत | इकाई | एयरोस्पेस के लिए महत्व |
|---|---|---|---|
| घनत्व | 8.44 | जी/सेमी³ | विमान के लिए वजन की गणना |
| पिघलने की सीमा | 1290 – 1350 | डिग्री | आग प्रतिरोध |
| तापीय चालकता (20 डिग्री) | 9.8 | W/m·K | हाइड्रोलिक तरल पदार्थ से गर्मी अपव्यय |
| सीटीई (20-100 डिग्री) | 12.8 × 10⁻⁶ | / डिग्री | फिटिंग अनुकूलता |
| विशिष्ट ऊष्मा (20 डिग्री) | 410 | जे/किग्रा·के | तापीय क्षमता |
| लोच का मापांक | ~207 | जीपीए | दबाव गणना के लिए कठोरता |
| विद्युत प्रतिरोधकता | 1.29 | µΩ·m | - |
| चुंबकीय गुण | गैर-चुंबकीय | - | विमान के उपकरणों में कोई हस्तक्षेप नहीं |
इनकोनल 625 पाइप पीडीएफ फाइल अभी डाउनलोड करने के लिए क्लिक करें
इनकोनल 625 सीमलेस ट्यूब का उच्च तापमान प्रतिरोध और संक्षारण प्रतिरोध
एएमएस 5581 इनकोनेल 625 सीमलेस एयरोस्पेस हाइड्रोलिक ट्यूबिंग उच्च तापमान यांत्रिक गुण
| तापमान (डिग्री) | तन्यता ताकत (एमपीए) | उपज शक्ति (एमपीए) | बढ़ाव (%) | शक्ति प्रतिधारण (%) |
|---|---|---|---|---|
| 20 (आरटी) | 830 से बड़ा या उसके बराबर | 415 से बड़ा या उसके बराबर | 30 से अधिक या उसके बराबर | 100% |
| 100 | ~800 | ~400 | ~32 | 96% |
| 150 | ~780 | ~390 | ~34 | 94% |
| 200 | ~760 | ~380 | ~35 | 92% |
| 300 | ~750 | ~370 | ~35 | 90% |
एएमएस 5581 इंकोनेल 625 एयरोस्पेस - ग्रेड सीमलेस ट्यूब संक्षारण प्रतिरोध
| पर्यावरण | प्रतिरोध स्तर | एयरोस्पेस के लिए महत्व |
|---|---|---|
| हाइड्रोलिक द्रव | उत्कृष्ट | कोई गिरावट नहीं |
| स्काईड्रोल | उत्कृष्ट | फॉस्फेट एस्टर हमले का प्रतिरोध करता है |
| क्लोराइड पिटिंग | उत्कृष्ट | बर्फ़ जमने वाले तरल पदार्थों से होने वाले गड्ढे को रोकता है |
| तनाव संक्षारण क्रैकिंग | उत्कृष्ट | हाइड्रोलिक प्रणालियों में एससीसी के प्रति प्रतिरक्षा |
| उच्च-तापमान ऑक्सीकरण | 980 डिग्री तक उत्कृष्ट | आग प्रतिरोध |
| नमक का स्प्रे | उत्कृष्ट | समुद्री वातावरण में संक्षारण प्रतिरोध |
संक्षारण प्रतिरोध रेटिंग (1-5, 5=सर्वोत्तम)
| पर्यावरण | इनकोनल 625 | 316 एसएस |
|---|---|---|
| हाइड्रोलिक द्रव | 5 | 5 |
| स्काईड्रोल | 5 | 4 |
| क्लोराइड एससीसी | 5 | 1 |
| पिटिंग प्रतिरोध | 5 | 2 |

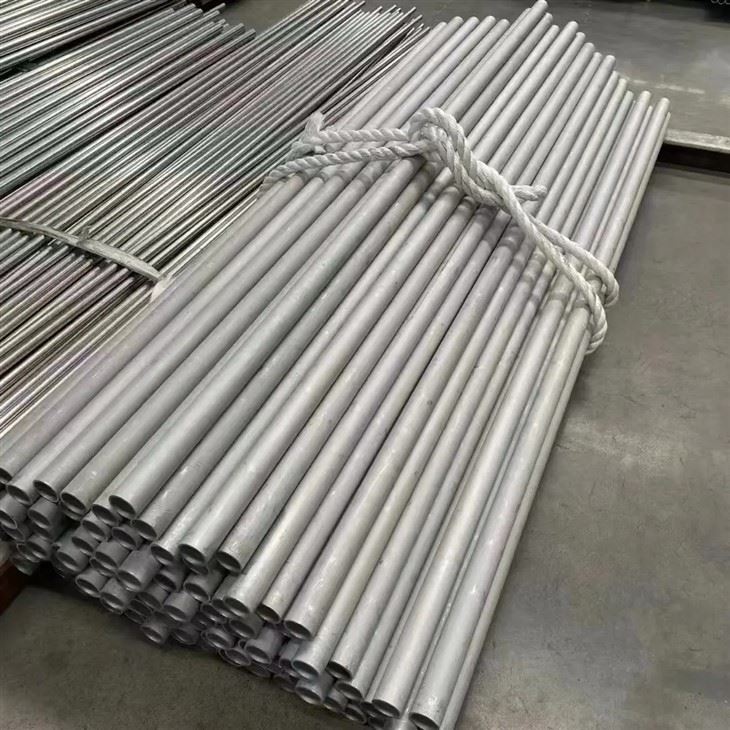

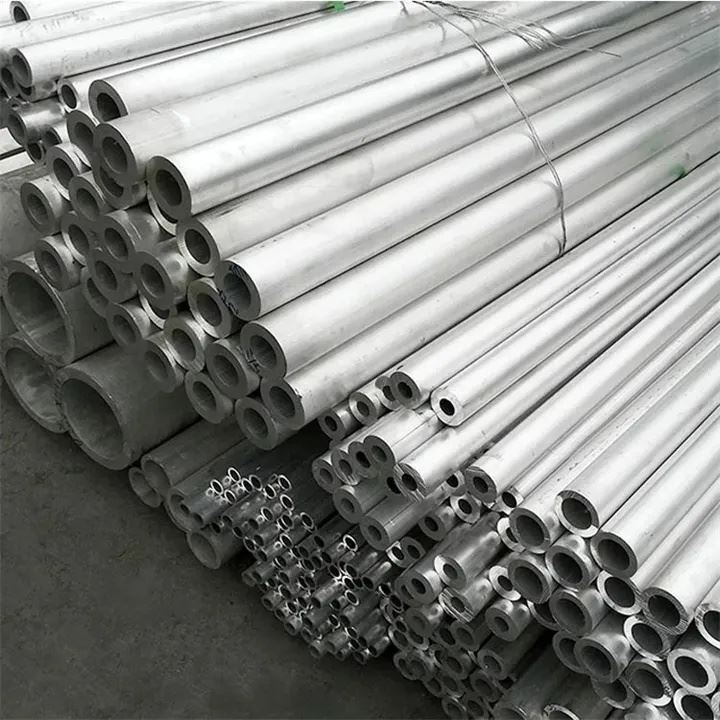

बिक्री के लिए एएमएस 5581 ट्यूब
एएमएस 5581 इनकोनेल 625 सीमलेस ट्यूब हीट ट्रीटमेंट
| पैरामीटर | विनिर्देश |
|---|---|
| स्थिति | समाधान घोषित |
| तापमान | 940 - 1040 डिग्री |
| समय | 15-30 मिनट (पतली दीवार) |
| वायुमंडल | बीए फिनिश के लिए नियंत्रित वातावरण (हाइड्रोजन या वैक्यूम)। |
| शीतलक | तीव्र शीतलता (पानी या हवा) |
एएमएस 5581 इनकोनेल 625 एयरोस्पेस ग्रेड सीमलेस ट्यूब आकार विशिष्टताएँ
एएमएस 5581 इनकोनेल 625 (यूएनएस एन06625) सीमलेस स्टील पाइप मानक एयरोस्पेस हाइड्रोलिक टयूबिंग आयाम
| आयुध डिपो (में) | आयुध डिपो (मिमी) | दीवार (में) | दीवार (मिमी) | कार्य दबाव (पीएसआई) | विशिष्ट एयरोस्पेस अनुप्रयोग |
|---|---|---|---|---|---|
| 0.125 | 3.18 | 0.020 | 0.51 | 8,500 | इंस्ट्रुमेंटेशन, नियंत्रण रेखाएँ |
| 0.188 | 4.78 | 0.028 | 0.71 | 9,500 | छोटी हाइड्रोलिक लाइनें |
| 0.250 | 6.35 | 0.035 | 0.89 | 11,000 | सामान्य हाइड्रोलिक लाइनें |
| 0.250 | 6.35 | 0.049 | 1.24 | 16,000 | उच्च दबाव हाइड्रोलिक |
| 0.313 | 7.95 | 0.035 | 0.89 | 9,000 | इंजन नियंत्रण रेखाएँ |
| 0.375 | 9.53 | 0.042 | 1.07 | 12,500 | मुख्य हाइड्रोलिक लाइनें |
| 0.375 | 9.53 | 0.065 | 1.65 | 20,000 | उच्च दबाव वाली मुख्य लाइनें |
| 0.500 | 12.70 | 0.049 | 1.24 | 13,500 | लैंडिंग गियर हाइड्रोलिक्स |
| 0.500 | 12.70 | 0.065 | 1.65 | 18,500 | भारी शुल्क हाइड्रोलिक्स |
| 0.625 | 15.88 | 0.065 | 1.65 | 15,000 | बड़े हाइड्रोलिक सिस्टम |
आयामी सहनशीलता (एएमएस 5581 एयरोस्पेस ग्रेड)
| पैरामीटर | श्रेणी | एयरोस्पेस सहिष्णुता |
|---|---|---|
| ओडी (6.35 मिमी से कम या उसके बराबर) | - | ±0.025 - ±0.050 मिमी |
| ओडी (6.35 – 12.70 मिमी) | - | ±0.050 - ±0.075 मिमी |
| ओडी (12.70 – 25.40 मिमी) | - | ±0.075 - ±0.100 मिमी |
| दीवार की मोटाई | सभी | ±5% – ±8% |
| लंबाई | 15,000 मिमी तक | ±1 मिमी |
| ओडी अंडाकारता | - | OD के 0.5% से कम या उसके बराबर |
| दीवार की सघनता | - | दीवार की मोटाई के 8% से कम या उसके बराबर |
| सीधा | - | 0.5 मिमी/मीटर से कम या उसके बराबर |
अपने प्रोजेक्ट आयामों के अनुरूप इनकोनेल 625 उत्पादों को अनुकूलित करने के लिए हमसे संपर्क करें
सीमलेस ट्यूबों के लिए एएमएस 5581 इंकोनेल 625 गैर-{2}}विनाशकारी परीक्षण (एनडीटी)
| परिक्षण विधि | मांग | मानक | स्वीकृति मानदंड |
|---|---|---|---|
| एड़ी वर्तमान परीक्षण (ईटी) | 100% | एएसटीएम ई426 | कोई प्रासंगिक संकेत नहीं |
| अल्ट्रासोनिक परीक्षण (यूटी) | 100%(दीवार 0.5 मिमी से अधिक या उसके बराबर) | एएसटीएम ई213 | 5% से अधिक दीवार में कोई दोष नहीं |
| हाइड्रोस्टेटिक परीक्षण | 100% | एएमएस 2370 | 1.5× काम करने का दबाव, कोई रिसाव नहीं |
| हीलियम रिसाव परीक्षण | जैसा कि निर्दिष्ट है (महत्वपूर्ण सिस्टम) | एएसटीएम ई498 | 1 × 10⁻⁷ एसटीडी सीसी/सेकंड से कम या उसके बराबर |
| बोरस्कोप निरीक्षण | 100% (छोटे व्यास) | - | चिकनी, साफ़ आईडी |
| दृश्य निरीक्षण | 100% (10-30x आवर्धन) | एएसटीएम ई543 | कोई सतह दोष नहीं |
एएमएस 5581 इंकोनेल 625 मूल्यवर्धित सेवाएँ
Gnee मिश्र धातु मूल्य- अतिरिक्त सेवाएँ
गनी मिश्र धातु के बारे में
जीनी अलॉय विभिन्न निकल आधारित मिश्र धातुओं के उत्पादन और बिक्री में माहिर है, जिनमें निकेल 201, निकेल 202, हेस्टेलॉय सी -276, हेस्टेलॉय सी-22, हेस्टेलॉय बी, हेस्टेलॉय सी-4, इनकोनेल अलॉय 600, इनकोनेल 625, इनकोनेल 718, इनकोनेल एक्स-750, इनकोलॉय शामिल हैं। मिश्र धातु 800, इनकोलॉय 800एच/एचटी, इनकोलॉय 825, मोनेल मिश्र धातु 400, मोनेल K500, और उच्च तापमान मिश्र धातु। Gnee मिश्र धातु के उत्पादों का व्यापक रूप से एयरोस्पेस, रसायन, विद्युत ऊर्जा, ऑटोमोटिव और परमाणु ऊर्जा अनुप्रयोगों में उपयोग किया जाता है। हम ग्राहकों की आवश्यकताओं के अनुरूप अनुकूलित मिश्र धातु समाधान भी प्रदान करते हैं। मिश्र धातु मूल्य निर्धारण पूछताछ या अनुकूलित मिश्र धातु समाधान के लिए, कृपया उद्धरण के लिए हमसे संपर्क करेंss@gneesteel.com.
नी मिश्र धातु एसजीएस प्रमाणपत्र
और देखें
जीनी मिश्र धातु सीआर प्रमाणपत्र
और देखें
Gnee मिश्र धातु निर्यात योग्यता प्रमाणपत्र
और देखें
Gnee अलॉय पार्टनर फ़ैक्टरी एविएशन AS9100 प्रमाणपत्र
और देखें
Gnee मिश्र धातु Inconel 625 प्रमाणपत्र
इनकोनेल 625 मिश्र धातु के लिए हमारे पेशेवर प्रमाणपत्र देखने के लिए क्लिक करें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या AMS 5581 एयरोस्पेस ब्लूप्रिंट में ASTM B444 के साथ विनिमेय है?
A: आम तौर पर, नहीं.जबकि दोनों में इनकोनेल 625 शामिल है,एएमएस 5581अनाज के आकार नियंत्रण और गैर-विनाशकारी परीक्षण (एनडीटी) के लिए बहुत सख्त आवश्यकताएं हैं। जहां एएमएस 5581 निर्दिष्ट है वहां बी444 का उपयोग करने से ऑडिट विफलताएं और सुरक्षा जोखिम हो सकते हैं।
प्रश्न2: क्या आप उड़ान सेंसरों के लिए केशिका आकार की ट्यूबिंग प्रदान कर सकते हैं?
उत्तर: बिल्कुल. हम 0.5 मिमी से 10.0 मिमी तक के बाहरी व्यास के साथ परिशुद्ध सूक्ष्म टयूबिंग में विशेषज्ञ हैं, जो बनाए रखते हैंh9 सहनशीलताऔर मिरर आईडी खत्म।
Q3: आप उच्च दबाव पर शून्य रिसाव की गारंटी कैसे देते हैं?
उत्तर: हम प्रदर्शन करते हैं100% हाइड्रोस्टैटिक दबाव परीक्षणएड़ी करंट (ईटी) स्कैन के साथ संयुक्त रूप से सतह की कमियों की भी पहचान की जाती है, जिससे यह सुनिश्चित होता हैशून्य-रिसावहाइड्रोलिक एक्चुएटर्स में.
Q4: क्या आप प्रोटोटाइप विमान प्रणालियों के लिए परीक्षण आदेश प्रदान करते हैं?
उत्तर: हाँ. के तौर परविश्वसनीय आपूर्तिकर्ता, हम पेशकश करके नवाचार का समर्थन करते हैंलचीले MOQsहमारे -उपचारित समाधान की स्टॉक सूची में{{1}625 टयूबिंग।
